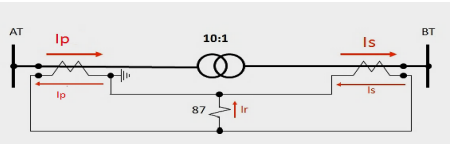

A figura abaixo apresenta a conexão de uma proteção diferencial (ANSI 87) aplicada a um transformador de potência no qual os transformadores de corrente (TCs) foram especificados e conectados corretamente.
Com respeito a essa aplicação, é correto afirmar, EXCETO:
Com respeito a essa aplicação, é correto afirmar, EXCETO:- AA corrente diferencial Ir corresponde à relação Is/Ip.
- BHaverá atuação da proteção se o valor da corrente diferencial Ir for maior que o ajuste da corrente mínima de operação da proteção.
- CPara um curto-circuito externo à zona diferencial, as correntes secundárias Ip e Is terão valores iguais e se anulam.
- DPara um curto-circuito interno à zona diferencial, as correntes secundárias Ip e Is terão valores diferentes.
