Questão de Engenharia Mecânica — Mecânica dos Sólidos — FUMARC 2018

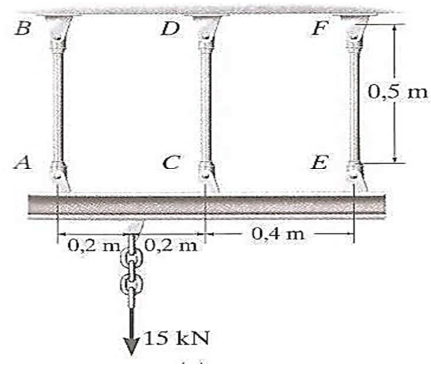

Três barras de um mesmo aço estão conectadas por um elemento rígido como mostrado na figura. Se a carga aplicada ao elemento for de 15 kN e as áreas das barras AB, CD e EF forem de 25 mm² , determine a força em C.

1. A1,25 kN
2. B8,75 kN
3. C5 kN
4. D15 kN
