Questão de Engenharia Eletrônica — Controladores (Proporcional, PI e PID) — FUMARC 2018
Engenharia EletrônicaControladores (Proporcional, PI e PID)
- Código
- qq342904
- Banca
- FUMARC
- Órgão
- COPASA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Saneamento - Engenheiro Controle Automação

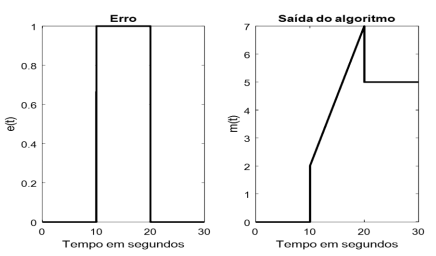

A figura a seguir mostra a saída m(t) de um algoritmo PID para a entrada e(t).
Sabendo que a equação do algoritmo é:
Analise as afirmativas a seguir:1. O algoritmo empregado é o PID ISA ou PID ideal.2. O algoritmo empregado é o PID paralelo ou clássico.3. Analisando a figura, conclui-se que: KP = 1, TI = 2 e TD = 1.4. Analisando a figura, conclui-se que: KP = 2, TI = 4 e TD = 0.São CORRETAS as afirmativas:
Sabendo que a equação do algoritmo é:Analise as afirmativas a seguir:1. O algoritmo empregado é o PID ISA ou PID ideal.2. O algoritmo empregado é o PID paralelo ou clássico.3. Analisando a figura, conclui-se que: KP = 1, TI = 2 e TD = 1.4. Analisando a figura, conclui-se que: KP = 2, TI = 4 e TD = 0.São CORRETAS as afirmativas:- A1 e 4.
- B1 e 3.
- C2 e 4.
- D2 e 3.
