Questão de Engenharia Eletrônica — Análise de Sistemas Lineares — FUMARC 2018
Engenharia EletrônicaAnálise de Sistemas Lineares
- Código
- qq342905
- Banca
- FUMARC
- Órgão
- COPASA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Saneamento - Engenheiro Controle Automação

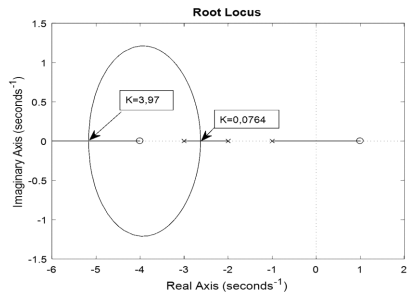

Considere o L.R a seguir de um sistema de controle com realimentação unitária, onde os valores do ganho K mostrados ocorrem nos pontos indicados pelas setas.
Analise as afirmativas:1. O sistema é instável em malha aberta.2. Existem duas faixas para o ganho K em que o sistema em malha fechada é estável, mas oscilatório.3. A resposta ao degrau em malha fechada será instável sem oscilação para K>3,97.4. O sistema em malha fechada será estável e oscilatório para 0,0764<K< 1,5.5. O sistema em malha fechada é estável para 0 < K < 1.5.São CORRETAS as afirmativas:
Analise as afirmativas:1. O sistema é instável em malha aberta.2. Existem duas faixas para o ganho K em que o sistema em malha fechada é estável, mas oscilatório.3. A resposta ao degrau em malha fechada será instável sem oscilação para K>3,97.4. O sistema em malha fechada será estável e oscilatório para 0,0764<K< 1,5.5. O sistema em malha fechada é estável para 0 < K < 1.5.São CORRETAS as afirmativas:- A1, 3 e 5.
- B2 e 4.
- C2, 3 e 4.
- D3, 4 e 5.
