Questão de Engenharia Eletrônica — Automação Industrial — FUMARC 2018
Engenharia EletrônicaAutomação Industrial
- Código
- qq342918
- Banca
- FUMARC
- Órgão
- COPASA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Saneamento - Engenheiro Controle Automação

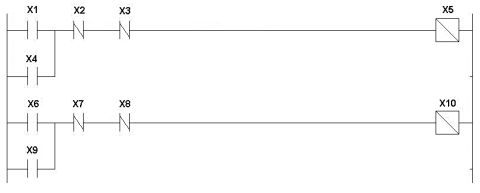

O LADDER apresentado controla um motor, de forma que o mesmo possa girar nos dois sentidos (horário e anti-horário) através do acionamento de cada uma das saídas ilustradas. Existe um intertravamento para garantir que o acionamento de uma das saídas impeça o acionamento da outra e vice-versa.
Os seguintes comandos foram implementados:B1 – Botoeira para girar em sentido horárioB2 – Botoeira para girar em sentido anti-horárioB3 – Botoeira Desliga MotorQ1 – Liga Motor em sentido HorárioQ2 – Liga Motor em sentido anti-horárioA CORRETA sequência dos comandos no LADDER é:
Os seguintes comandos foram implementados:B1 – Botoeira para girar em sentido horárioB2 – Botoeira para girar em sentido anti-horárioB3 – Botoeira Desliga MotorQ1 – Liga Motor em sentido HorárioQ2 – Liga Motor em sentido anti-horárioA CORRETA sequência dos comandos no LADDER é:- AX1=B1; X2=B2; X3=B1; X4=Q1; X5=Q1; X6=B2; X7=B1; X8=B2; X9=Q2; X10=Q2
- BX1=B1; X2=B2; X3=Q2; X4=B3; X5=Q1; X6=B2; X7=B1; X8=Q1; X9=B3; X10=Q2
- CX1=B1; X2=B3; X3=Q2; X4=Q1; X5=Q1; X6=B2; X7=B3; X8=Q1; X9=Q2; X10=Q2
- DX1=B1; X2=B3; X3=Q2; X4=Q2; X5=Q1; X6=B2; X7=B3; X8=Q1; X9=Q1; X10=Q2
