Questão de Engenharia Eletrônica — Automação Industrial — FUMARC 2018
Engenharia EletrônicaAutomação Industrial
- Código
- qq342923
- Banca
- FUMARC
- Órgão
- COPASA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Saneamento - Engenheiro Controle Automação

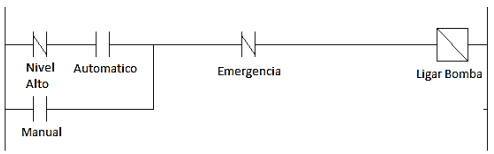

Segundo a norma IEC 61131, o trecho de programa em Texto Estruturado que representa o diagrama LADDER apresentado é:
- ALigar_Bomba = (!((Nivel_Alto) & Automatico)) | Manual) & !(Emergencia);
- BLigar_Bomba = (( !(Nivel_Alto) & Automatico) | Manual) & !(Emergencia);
- CLigar_Bomba = ((NOT(Nivel_Alto) AND Automatico) OR Manual) AND NOT(Emergencia);
- DLigar_Bomba = (NOT((Nivel_Alto) AND Automatico)) OR Manual) AND NOT(Emergencia);
