Questão de Engenharia Eletrônica — Automação Industrial — FUMARC 2018
Engenharia EletrônicaAutomação Industrial
- Código
- qq342924
- Banca
- FUMARC
- Órgão
- COPASA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Saneamento - Engenheiro Controle Automação

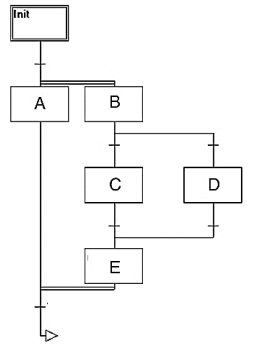

A norma IEC 61131 define o sequenciamento gráfico de funções, SFC. Segundo essa norma e observando-se o diagrama, analise as afirmações:
I. A e B são passos simultâneos que serão executados em paralelo.II. Os passos B, C e E formam uma sequência incondicional serial.III. O passo E somente será executado depois da convergência AND entre C e D.Está CORRETO apenas o que se afirma em:
I. A e B são passos simultâneos que serão executados em paralelo.II. Os passos B, C e E formam uma sequência incondicional serial.III. O passo E somente será executado depois da convergência AND entre C e D.Está CORRETO apenas o que se afirma em:- AI.
- BII.
- CI e III.
- DII e III.
