Questão de Engenharia Eletrônica — Sistemas de Controle — FUMARC 2018
Engenharia EletrônicaSistemas de Controle
- Código
- qq342925
- Banca
- FUMARC
- Órgão
- COPASA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Saneamento - Engenheiro Controle Automação

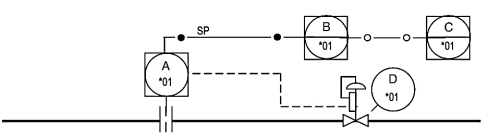

A norma ANSI/ISA 5.1 define a simbologia a ser aplicada na confecção de diagramas P&ID (Piping and Instrumentation Diagram).Empregando-se a norma ISA 5.1 para representar um sistema que possua controle de vasão com uma rede de campo com transmissor/controlador e uma válvula com posicionador eletrônico, as letras A, B, C e D da figura correspondem, respectivamente a:
- AFC, FK, FI, FT
- BFC, FK, FI, FV
- CFT, FC, FI, FV
- DFT, FI, FC, FK
