Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUMARC 2018

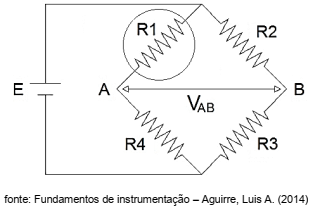

Pontes de Wheatstone são instrumentos de medida muito difundidos e amplamente utilizados.Numa ponte de Wheatstone simples, em que R1 seja um sensor resistivo e R2, R3 e R4 sejam resistores fixos, a condição de balanceamento em que a saída VAB é nula é:

1. AR1 x R2 = R1 x R4
2. BR1 x R2 = R3 x R4
3. CR1 x R3 = R2 x R4
4. DR1 x R4 = R2 x R3
