Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FUMARC 2018

Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
Código
qq343045
Banca
FUMARC
Órgão
COPASA
Ano
2018
Nível
Superior
Cargo
Analista de Saneamento - Engenheiro Telecomunicações

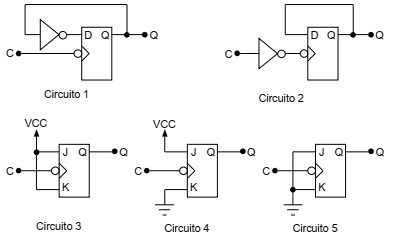

Em relação aos circuitos com flip-flops abaixo, podemos afirmar que o Circuito 1 é funcionalmente equivalente ao:Imagem associada para resolução da questão
  1. ACircuito 2.
  2. BCircuito 3.
  3. CCircuito 4.
  4. DCircuito 5.
Revelar gabarito e comentário

GabaritoB — Circuito 3.

Link permanente: /questoes/qq343045
