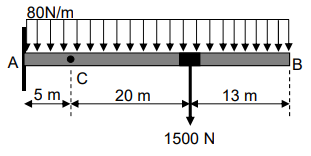

A viga “AB”, conforme figura abaixo, tem uma de suas extremidades engastada (extremidade esquerda, ponto “A”), possui uma carga distribuída uniformemente de 80N/m e ainda suporta uma carga concentrada de 1500N. A intensidade da força cortante (cisalhamento) e do momento fletor que atuam internamente na seção transversal que passa pelo ponto “C” da referida viga “AB” são, respectivamente:
- A3040N e 95260N.m
- B4540N e 72560N.m
- C72560N e 4540N.m
- D95260N e 3040N.m
