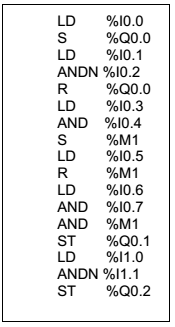

A Lista de Instruções do quadro abaixo mostra a programação de três saídas lógicas de um CLP utilizado para acionamento de equipamentos elétricos. Com base nessa programação, assinale a alternativa correta.
- AA saída lógica de endereçamento Q0.1 estará ativa sempre que as entradas digitais I0.6 e I0.7 apresentarem nível lógico 1 simultaneamente com nível lógico 1 do flag M1.
- BA saída lógica de endereçamento Q0.0 estará ativa sempre que as entradas digitais I0.1 e I0.2 apresentarem simultaneamente níveis lógicos 1 e 0, respectivamente.
- CA saída lógica de endereçamento Q0.2 estará inativa sempre que a entrada digital I1.1 apresentar nível lógico 0.
- DA saída lógica de endereçamento Q0.0 estará inativa sempre que as entradas digitais I0.1 e I0.2 apresentarem nível lógico 0 simultaneamente.
- EA saída lógica de endereçamento Q0.1 estará inativa sempre que a entrada digital I0.5 apresentar nível lógico 0.
