Questão de Engenharia Eletrônica — Diodo na Engenharia Eletrônica — FUNDATEC 2018

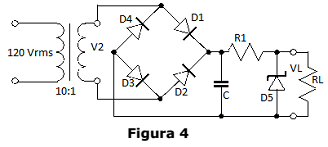

No circuito da Figura 4 abaixo, a tensão zener é de 9 V, a mínima corrente reversa zener é de 1 mA, a tensão limiar de condução dos diodos da ponte retificadora é de 0,7 V e a capacitância é de 100 µF. Para que a fonte tenha a capacidade de fornecer uma corrente de carga máxima de 65 mA, considerando uma tolerância teórica de 0% para o resistor R1, o valor máximo projetado para a resistência desse resistor deve ser:

1. A10 Ω.
2. B24 Ω.
3. C34 Ω.
4. D100 Ω.
5. E110 Ω.
