Questão de Engenharia Mecânica — Sistemas Mecânicos — FUNDATEC 2018
Engenharia MecânicaSistemas Mecânicos
- Código
- qq345317
- Banca
- FUNDATEC
- Órgão
- AL-RS
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista Legislativo - Engenheiro Mecânico

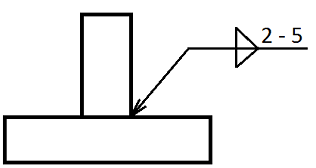

A figura abaixo representa uma solda que deve ser executada para unir duas chapas. Assinale a alternativa que apresenta a descrição correta da solda que deve ser executada segundo as convenções usuais de desenho técnico.
- ASolda tipo filete intermitente em cadeia dos dois lados da junta, com cordão de 2 cm e espaçamento entre centros de 5 cm.
- BSolda de topo de 2 cm de profundidade de penetração com cinco passadas.
- CSolda tipo filete, com 2 cm de profundidade e espaçamento livre de 5 cm entre cordões.
- DSolda de topo, com chanfro de 2 cm e profundidade de solda de 5 cm.
- ESolda de topo, com chanfro de 5 cm e profundidade de solda de 2 cm.
