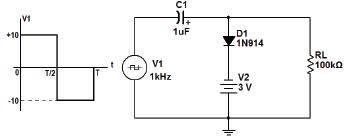

Analise o circuito a seguir, considerando Vγ = 0 V para o diodo IN914.
Nesse circuito, observa-se uma forma de onda:
Nesse circuito, observa-se uma forma de onda:- Acontínua sobre RL, de valor igual a +13 V.
- Bpulsativa sobre RL, com período igual a 1,0 μs e amplitude variando entre 0,7 V e – 7 V.
- Cquadrada sobre RL, com período igual a 1,0 ms e amplitude variando entre – 3 V e – 23 V.
- Dsenoidal sobre RL, com período igual a 0,5 μs e amplitude de 10 Vpp.
