Questão de Eletricidade — Circuitos Elétricos em Eletricidade — FUNDEP (Gestão de Concursos) 2018
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qq349475
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- CODEMIG
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro de Instalações

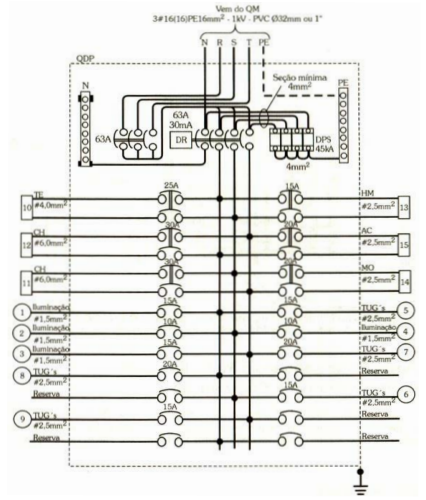

Analise o diagrama multifilar de um quadro de distribuição principal a seguir.
Após análise, é correto afirmar:
Após análise, é correto afirmar:- AOs circuitos de tomadas utilizam interruptores diferenciais residuais de 20 A – 30 mA e condutores de # 2,5 mm² .
- BUm condutor de # 4 mm² é utilizado como condutor de proteção que vem do quadro de medição e conecta ao barramento de neutro.
- CUm disjuntor de 30 A monofásico e condutores de # 6 mm² são utilizados em cada um dos chuveiros dessa instalação.
- DUm DTM instalado antes do interruptor diferencial residual oferece proteção contra sobrecarga e curto-circuito.
