Questão de Engenharia Elétrica — Máquinas Elétricas — FUNDEP (Gestão de Concursos) 2018
Engenharia ElétricaMáquinas Elétricas
- Código
- qq349477
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- CODEMIG
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro de Instalações

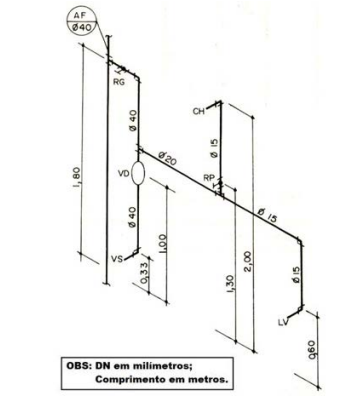

Analise o isométrico a seguir, considerando os diâmetros nominais em milímetros e a utilização de PVC, linha roscável.
Após análise desse isométrico é correto afirmar:
Após análise desse isométrico é correto afirmar:- ADividiu-se o ramal em dois trechos utilizando tubos de 1 ½ e ¾ de polegada.
- BDois tubos de descida para válvula de descarga com joelho foram empregadas para conexão de bacias sanitárias.
- CDuas luvas de redução de ¾ x ½ foram empregadas na conexão do registro de pressão.
- DTrês joelhos de 90º, com diâmetro igual a 1 ½ polegada, foram utilizados nos sub-ramais
