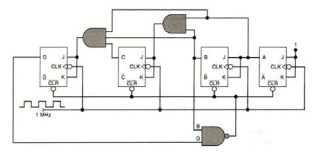

Analise o circuito a seguir.
A respeito desse circuito, é correto afirmar:
A respeito desse circuito, é correto afirmar:- AO circuito é um contador assíncrono, de módulo 16, utilizando quatro flip-flop do tipo D com sinal de clock invertido.
- BO circuito é um contador síncrono decádico, uma vez que todos os flip-flop recebem simultaneamente o sinal de clock.
- CO início da contagem regressiva é selecionado aplicando-se nível 1 nas entradas J e K do flip-flop MSB.
- DUm pulso de clear é aplicado simultaneamente em todos os flip-flop quando a contagem atinge o valor 1111₂ .
