Questão de Eletrônica — Análise de Circuitos — FUNDEP (Gestão de Concursos) 2018
EletrônicaAnálise de Circuitos
- Código
- qq350255
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- INB
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

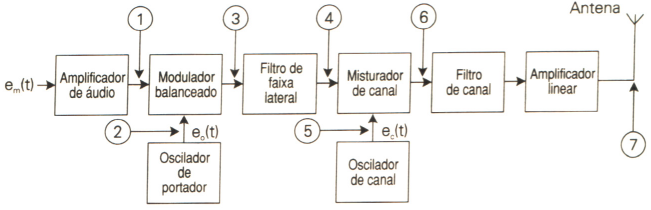

Analise, a seguir, o diagrama em blocos do transmissor em que as saídas dos blocos foram numeradas de 1 a 7.

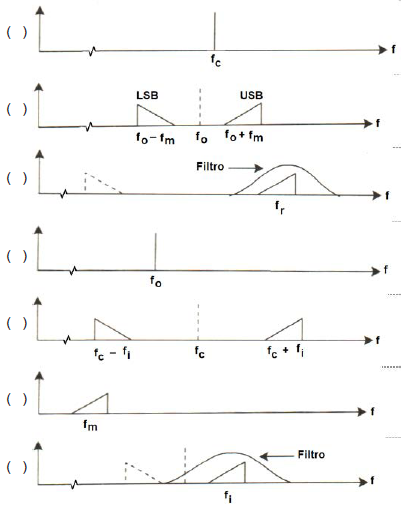

Utilizando a numeração do diagrama em blocos, identifique os espectros dos sinais ao longo desse transmissor.
Assinale a sequência CORRETA.
Utilizando a numeração do diagrama em blocos, identifique os espectros dos sinais ao longo desse transmissor.Assinale a sequência CORRETA.- A2 6 4 5 3 7 1
- B4 5 2 6 1 3 7
- C5 3 7 2 6 1 4
- D7 4 1 3 5 2 6
