Questão de Eletrônica — Análise de Circuitos — FUNDEP (Gestão de Concursos) 2018
EletrônicaAnálise de Circuitos
- Código
- qq350262
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- INB
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

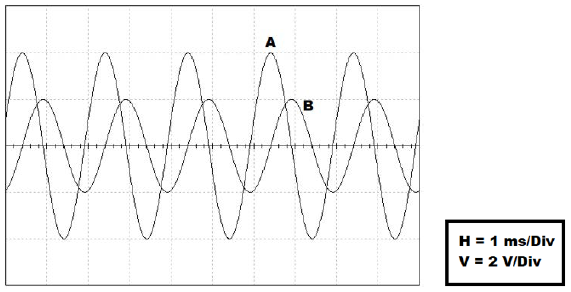

Analise as formas de ondas a seguir.
Após análise, é correto afirmar que os sinais apresentam:
Após análise, é correto afirmar que os sinais apresentam:- Aamplitudes de VA = 2 VB e frequências FA = FB/2.
- Bamplitudes, frequências e ângulo de fase iguais.
- Cângulo de fase nulo e amplitudes de VA = VB/2.
- Dfrequências de FA = FB e ângulo de fase φB = φA + ∏/2.
