Questão de Engenharia Eletrônica — Sistemas Embarcados — FUNDEP (Gestão de Concursos) 2018

Engenharia EletrônicaSistemas Embarcados
Código
qq350635
Banca
FUNDEP (Gestão de Concursos)
Órgão
INB
Ano
2018
Nível
Superior
Cargo
Engenheiro Eletricista

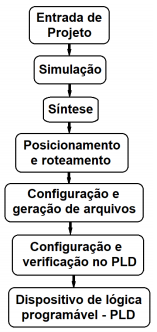

Analise o fluxograma de projeto a seguir.Imagem associada para resolução da questãoApós análise, é correto afirmar:
  1. AA configuração e geração de arquivos é realizada a partir da criação de um diagrama esquemático ou da utilização de um diagrama de estado.
  2. BA otimização e a minimização do total de células lógicas requeridas ocorrem durante o posicionamento e o roteamento.
  3. CAs diretivas de síntese e o banco de teste HDL constituem as entradas para a realização da simulação do projeto.
  4. DAs ferramentas de roteamento realizam a maior parte das conexões necessárias, cabendo ao projetista finalizar manualmente o projeto.
Revelar gabarito e comentário

GabaritoB — A otimização e a minimização do total de células lógicas requeridas ocorrem durante o posicionamento e o roteamento.
