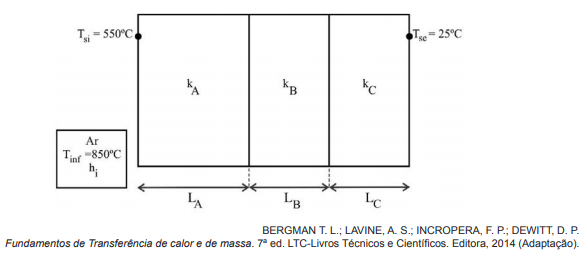

A parede de um forno é composta por três camadas de isolamento, conforme ilustrado na figura a seguir.
Os materiais A e C possuem condutividades térmicas kA = 15 W/(m.K) e kC = 40 W/(m.K), com espessuras LA = 0,25 m e LC = 0,15 m. O material B encontra-se entre os materiais A e C e possui espessura LB = 0,15 m. Em regime estacionário, verifica-se que a temperatura na superfície externa do forno é de 25 ºC, enquanto a superfície interna do forno apresenta uma temperatura de 550 ºC. No interior do forno, tem-se ar a 850 ºC. O coeficiente convectivo interno, hi , é de 20 W/(m².K).Desse modo, a condutividade térmica do material B, kB, em W/(m.K), é, aproximadamente:
Os materiais A e C possuem condutividades térmicas kA = 15 W/(m.K) e kC = 40 W/(m.K), com espessuras LA = 0,25 m e LC = 0,15 m. O material B encontra-se entre os materiais A e C e possui espessura LB = 0,15 m. Em regime estacionário, verifica-se que a temperatura na superfície externa do forno é de 25 ºC, enquanto a superfície interna do forno apresenta uma temperatura de 550 ºC. No interior do forno, tem-se ar a 850 ºC. O coeficiente convectivo interno, hi , é de 20 W/(m².K).Desse modo, a condutividade térmica do material B, kB, em W/(m.K), é, aproximadamente:- A0,2.
- B2,2.
- C12.
- D24.
