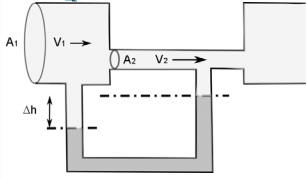

A figura a seguir mostra um medidor Venturi, usado para medir a vazão de um fluido. O fluido de densidade ρ1 atravessa um tubo de área de seção transversal A₁ com velocidade V1 e, em seguida, um tubo estrangulado com área de seção transversal A₂ com velocidade V₂ . As duas partes do tubo estão conectadas por um manômetro de tubo em U, parcialmente cheio com um líquido de densidade ρ₂ .
Com base nessa descrição e na figura do problema, assinale a alternativa INCORRETA.
Com base nessa descrição e na figura do problema, assinale a alternativa INCORRETA.- AA pressão na seção estrangulada de área A₂ é menor do que na seção do tubo de área A₁ .
- BA diferença de pressão pode ser medida pela diferença de nível do líquido no tubo em U, representada por Δh.
- CA velocidade do fluido na seção estrangulada é dada por V₂ = V1 (A₂ /A₁ ).
- DA velocidade do fluido V1 é proporcional à raiz quadrada de diferença de nível do líquido no tubo em U, representada por Δh.
