Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDEP (Gestão de Concursos) 2018
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq351081
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- INB
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico em Eletromecânica

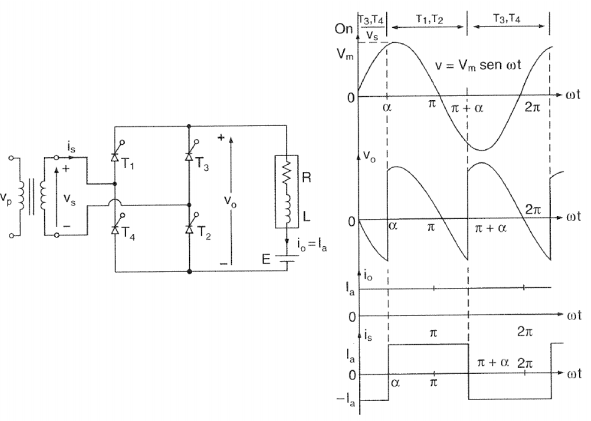

Analise o circuito a seguir, utilizando as formas de onda apresentadas.
Após análise, é correto afirmar:
Após análise, é correto afirmar:- ACom uma carga puramente resistiva, a corrente de saída será negativa e pulsante, enquanto a tensão de saída será contínua sem ondulações.
- BDurante o semiciclo positivo da tensão de entrada, os transistores T3 e T4 estão polarizados diretamente e conduzem por todo o semiciclo.
- CEsse conversor monofásico semicontrolado apresenta uma tensão de saída negativa para qualquer valor de α, operando no terceiro quadrante.
- DO circuito conversor monofásico controlado apresenta uma carga altamente indutiva, proporcionando uma corrente de saída contínua e livre de ondulações.
