Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — FUNDEP (Gestão de Concursos) 2018

EletrotécnicaInstalações Elétricas em Eletrotécnica
Código
qq351090
Banca
FUNDEP (Gestão de Concursos)
Órgão
INB
Ano
2018
Nível
Médio
Cargo
Técnico em Eletrotécnica

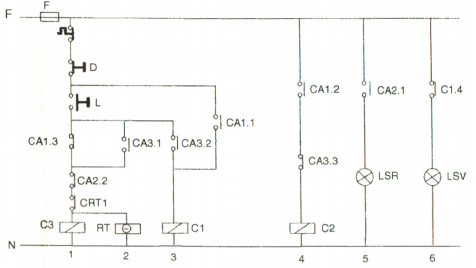

Analise a seguir o diagrama de comando de uma chave estrela-triângulo.Imagem associada para resolução da questãoCom relação a esse diagrama, é correto afirmar:
  1. AA sinalização de energização do circuito de comando é feita por LSR passando para LSV quando o motor atinge a velocidade de regime.
  2. BAcionando a botoeira L, ativa-se o contator C3, que energiza o motor na configuração triângulo por um tempo definido por C1.
  3. CDecorrido o tempo programado no relé de tempo RT, este abre o contato CRT1, gerando ações para a mudança para ligação triângulo.
  4. DO contato auxiliar CA2.1 constitui o selo do contator C3 durante o funcionamento do motor na ligação estrela.
Revelar gabarito e comentário

GabaritoC — Decorrido o tempo programado no relé de tempo RT, este abre o contato CRT1, gerando ações para a mudança para ligação triângulo.
