Questão de Eletrônica — Eletrônica Analógica — FUNDEP (Gestão de Concursos) 2018

EletrônicaEletrônica Analógica
Código
qq351095
Banca
FUNDEP (Gestão de Concursos)
Órgão
INB
Ano
2018
Nível
Médio
Cargo
Técnico em Eletrotécnica

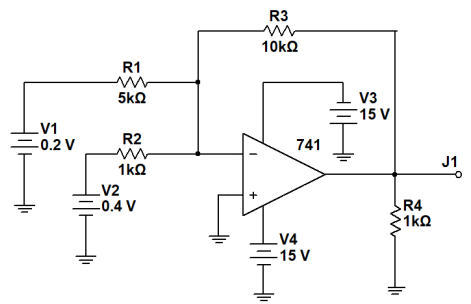

Analise o circuito a seguir, que utiliza o AMP OP 741.Imagem associada para resolução da questãoA tensão de saída no terminal J1 é igual a:
  1. AJ1 = - 2,2 V.
  2. BJ1 = - 4,4 V.
  3. CJ1 = +1,5 V.
  4. DJ1 = + 6,0 V.
Revelar gabarito e comentário

GabaritoB — J1 = - 4,4 V.
