Questão de Eletrotécnica — Equipamentos e Componentes — FUNDEP (Gestão de Concursos) 2018
EletrotécnicaEquipamentos e Componentes
- Código
- qq351107
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- INB
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico em Eletrotécnica

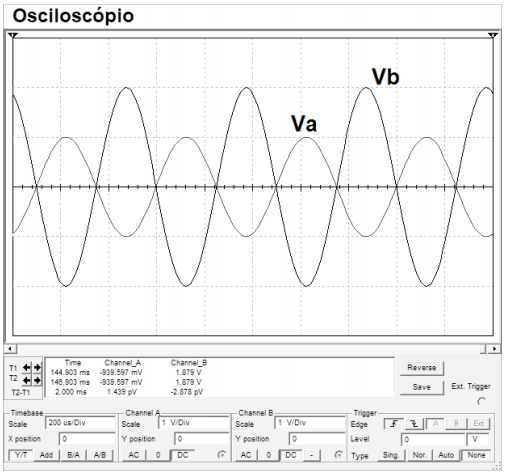

Analise as formas de ondas a seguir, obtidas por meio de um osciloscópio.
As expressões matemáticas das tensões Va e Vb são, respectivamente, iguais a:
As expressões matemáticas das tensões Va e Vb são, respectivamente, iguais a:- AVa(t)=1 sen (4pπx10³ t) e Vb(t)=2 sen (4πx10³ t+ π)
- BVa(t)=2 sen (4πx10³ t) e Vb(t)=1 sen (2πx10³ t)
- CVa(t)=1 sen (2πx10³ t+ π⁄2) e Vb(t)=1 sen (4πx10³ t+ π⁄4)
- DVa(t)=2 sen (2πx10³ t+ π⁄4) e Vb(t)=1 sen (2πx10³ t)
