Questão de Mecânica — Metrologia — FUNDEP (Gestão de Concursos) 2018
MecânicaMetrologia
- Código
- qq351129
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- INB
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico em Instrumentação

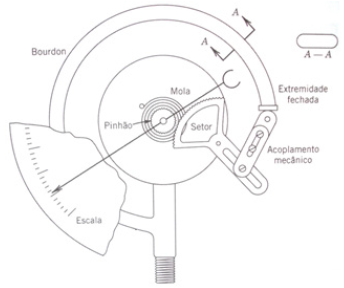

Observe o manômetro de Bourdon apresentado na figura a seguir.
Sobre o dispositivo apresentado na figura, assinale a alternativa CORRETA.
Sobre o dispositivo apresentado na figura, assinale a alternativa CORRETA.- AA seção A-A do sistema de medição se refere a uma lâmina bimetálica que se deforma mecanicamente em função da variação térmica, fazendo com que o acoplamento mecânico altere a posição do ponteiro.
- BO transdutor de Bourdon é um tubo de metal curvo, fechado em uma de suas extremidades, que se deforma mecanicamente sob diferença de pressão interna e externa.
- CQuando a pressão externa do Bourdon supera a pressão interna, este se deforma mecanicamente, aumentando o raio de curvatura e fazendo com que o acoplamento mecânico gire o setor no sentido anti-horário e gire o pinhão e o ponteiro no sentido horário. A medida é realizada pela posição do ponteiro na escala graduada.
- DO manômetro de Bourdon apresenta grande precisão, mas, devido ao alto custo, é pouco utilizado na indústria.
