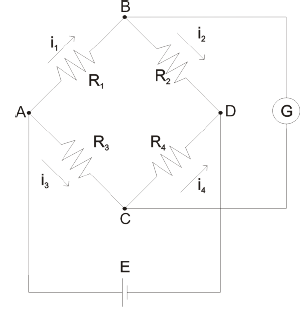

A ponte de Wheatstone básica fornece um meio de medir resistência com pequenas incertezas. A figura a seguir mostra uma fonte de corrente contínua (E) aplicada como entrada do nó A para o nó D.
Sob a condição de que o fluxo de corrente sob o galvanômetro (G) seja igual a zero, tem-se que:
Sob a condição de que o fluxo de corrente sob o galvanômetro (G) seja igual a zero, tem-se que:- AI₁ R₁ = I₃ R₃ e I₂ R₂ = I₄ R₄
- BI₁ R₁ = I₂ R₂ e I₃ R₃ = I₄ R₄
- CI₁ = I₃ e I₂ = I₄
- DR₁ R₂ = R₃ R₄
