Questão de Arquitetura — Instalações Prediais — FUNDEP (Gestão de Concursos) 2018

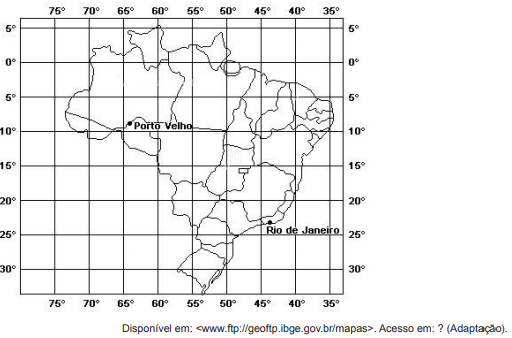

Em sua obra Instalações hidráulicas e o projeto de arquitetura, Carvalho Junior afirma que na instalação convencional de um sistema de aquecimento solar para residências e alguns parâmetros relacionados à localização e disposição dos equipamentos na cobertura devem ser rigorosamente observados, pois, apesar de ser constituído por equipamentos bastante simples e de fácil utilização, o sucesso de sua eficiência depende de uma correta instalação. Nesses conjuntos, os coletores solares constituem a parte principal do sistema, pois é por meio deles que a energia solar é absorvida e transmitida à agua que circula pelos tubos no interior do coletor. Segundo o autor, no Hemisfério Sul, as placas devem ser direcionadas sempre para o norte, com desvio máximo de 30° a nordeste ou noroeste. Ainda segundo o autor, a inclinação ideal das placas, em relação à horizontal, é um ângulo resultante da soma da latitude do lugar mais 5° a 10°. Analise o mapa a seguir.De acordo com o autor, são inclinações aceitáveis, em relação à horizontal, para a instalação de coletores solares, nas cidades de Porto Velho e Rio de Janeiro, respectivamente:

1. A15° e 30°.
2. B30° e 15.
3. C30° e 50°.
4. D70° e 50°.
