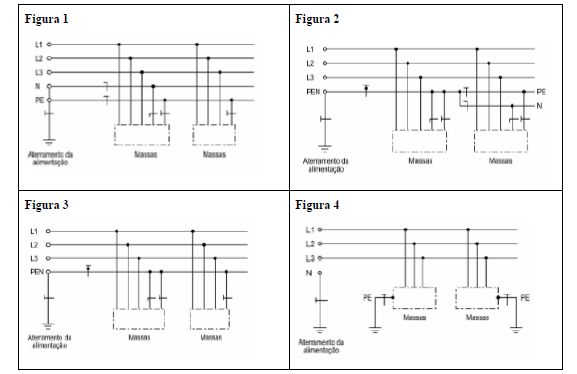

Considere os esquemas de aterramento apresentados a seguir:
As figuras 1, 2, 3 e 4 mostram alguns esquemas de aterramento utilizados em instalações elétricas, conforme NBR 5410/2004 (Versão Corrigida 2008).Assinale a alternativa que representa esses esquemas CORRETAMENTE:
As figuras 1, 2, 3 e 4 mostram alguns esquemas de aterramento utilizados em instalações elétricas, conforme NBR 5410/2004 (Versão Corrigida 2008).Assinale a alternativa que representa esses esquemas CORRETAMENTE:- AFig. 1 (TN-C-S), Fig. 2 (TN-C), Fig. 3 (TT), Fig. 4 (IT).
- BFig. 1 (TN-C), Fig. 2 (TN-S), Fig. 3 (TN-C-S), Fig. 4 (TT).
- CFig. 1 (TN-S), Fig. 2 (TN-C), Fig. 3 (TN-C-S), Fig. 4 (IT).
- DFig. 1 (TN-S), Fig. 2 (TN-C-S), Fig. 3 (TN-C), Fig. 4 (TT).
