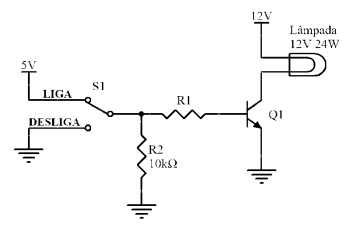

O circuito a representado na figura ao lado aciona a lâmpada quando a chave S1 estiver na posição “LIGA” e desliga a lâmpada quando a chave S1 estiver na posição “DESLIGA”. Considere a lâmpada de 12V e 24W de potência, o transistor com ganho βCC = 100, a tensão de condução direta da junção entre base e emissor do transistor VBE = 0,7 V e a tensão de saturação entre coletor e emissor do transistor VCESAT = 0V.O maior valor do resistor R1 que pode ser usado, para o correto funcionamento do circuito, é:

1. A1000 Ω
2. B250 Ω
3. C215 Ω
4. D180 Ω
