Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — IF-RS 2018

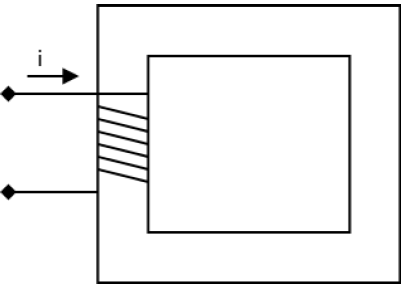

O circuito magnético representado pela figura abaixo é formado por um núcleo de material ferromagnético com permeabilidade relativa μr = 10000, área da secção transversal de 10 cm2 e caminho médio de 25cm. Sabendo que a bobina utilizada no circuito possui 160 espiras, qual o valor da corrente elétrica i necessária para gerar um fluxo magnético igual a 0,04Wb? Adote μ₀ = 1,25 x 10-⁶H/m.

1. Ai = 0,1A.
2. Bi = 0,4A.
3. Ci = 0,5A.
4. Di = 4A.
5. Ei = 5A.
