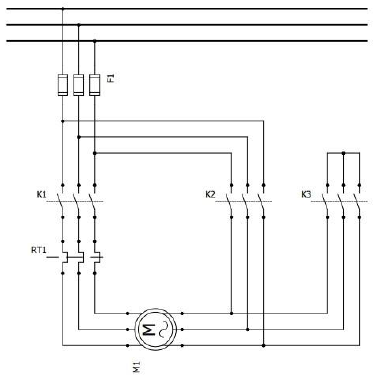

Considere a figura abaixo, que representa o diagrama de força de um acionamento do tipo partida estrela-triângulo de um motor de indução trifásico com corrente nominal 173 A, 220 V, seis terminais e fator de serviço unitário. A rede é de 220 V e 60 Hz. As contatoras são K1, K2 e K3, da esquerda para a direita. Assinale a alternativa que contém as correntes mínimas dimensionadas para as contatoras K1, K2 e K3, respectivamente, em regime permanente.
- A58 A, 100 A, 100 A.
- B100 A, 100A, 58 A.
- C100 A, 58 A, 58 A.
- D173 A, 173 A, 100 A.
- E173 A, 173 A, 173 A.
