Questão de Mecânica — Desenho Técnico Mecânico — IF-SP 2018

MecânicaDesenho Técnico Mecânico
Código
qq369374
Banca
IF-SP
Órgão
IF-SP
Ano
2018
Nível
Superior
Cargo
Mecânica

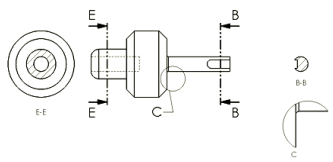

No desenho técnico abaixo assinale a alternativa que representa, um detalhe, uma vista de seção e uma vista em corte, respectivamente:Imagem associada para resolução da questão
  1. AB-B; C; E-E.
  2. BC; E-E; B-B.
  3. CB-B; E-E; C.
  4. DC; B-B; E-E.
Revelar gabarito e comentário

GabaritoD — C; B-B; E-E.
