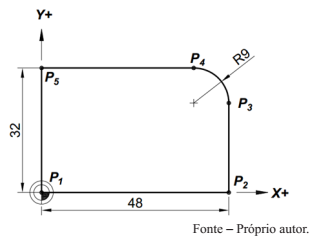

Processos de usinagem CNC são amplamente utilizados na indústria metal mecânica, por garantir versatilidade, produtividade e repetitividade nas operações. Os programas seguem uma estrutura lógica, dispostas sequencialmente por blocos de informações identificados pela função “N”.Deseja-se utilizar um centro de usinagem CNC para executar o contorno externo no sentido anti-horário em uma peça, como representada na figura a seguir. Para a operação, tem-se disponível uma fresa de topo com 16 mm de diâmetro que será montada no eixo-árvore da máquina-ferramenta.
Com base na figura e nos conhecimentos de programação CNC, selecione a alternativa que indica qual função preparatória é aplicada para compensar o raio da ferramenta na situação proposta e, qual bloco de informação pode ser aplicado para movimentar a ferramenta do ponto P₃ até o ponto P₄ , considerando a função de compensação de raio de ferramenta ativa.
Com base na figura e nos conhecimentos de programação CNC, selecione a alternativa que indica qual função preparatória é aplicada para compensar o raio da ferramenta na situação proposta e, qual bloco de informação pode ser aplicado para movimentar a ferramenta do ponto P₃ até o ponto P₄ , considerando a função de compensação de raio de ferramenta ativa.- AFunção preparatória: G42Bloco de informação: N120 G3 X39 Y32 I-9 J0.
- BFunção preparatória: G41Bloco de informação: N120 G3 X39 Y32 R9.
- CFunção preparatória: G42Bloco de informação: N120 G3 X39 Y32 I0 J9.
- DFunção preparatória: G41Bloco de informação: N120 G2 X39 Y32 R9.
