Questão de Física — Magnetismo — IF-TO 2018
FísicaMagnetismo
- Código
- qq369648
- Banca
- IF-TO
- Órgão
- IF-TO
- Ano
- 2018
- Nível
- Superior
- Cargo
- Professor - Física

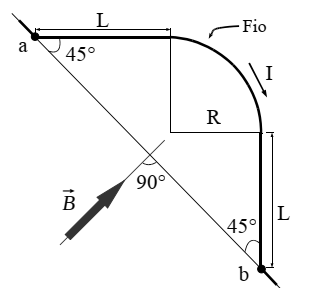

Um pedaço de fio rígido, feito de material condutor, é formado por duas partes retas, de comprimento L cada, e uma parte arqueada em 90°, e de raio R, conforme mostrado na figura seguinte. O fio está preso por mancais nos pontos a e b de tal forma que ele pode girar em torno do eixo representado pelo segmento de reta
. O fio é percorrido por uma corrente de intensidade I, com sentindo indicado na figura. Sobre toda a extensão do pedaço de fio, entre os pontos a e b , existe um campo magnético indicado pelo vetor
que forma um ângulo de 90° com o segmento de reta
. Marque a alternativa que indica o módulo e a orientação da força magnética exercida sobre o pedaço de fio. (Dados:
. O fio é percorrido por uma corrente de intensidade I, com sentindo indicado na figura. Sobre toda a extensão do pedaço de fio, entre os pontos a e b , existe um campo magnético indicado pelo vetor que forma um ângulo de 90° com o segmento de reta . Marque a alternativa que indica o módulo e a orientação da força magnética exercida sobre o pedaço de fio. (Dados: - AA força magnética sobre o pedaço de fio tem módulo igual a IB√2(R - L), e está orientada para fora (saindo do plano do papel).
- BA força magnética sobre o pedaço de fio tem módulo igual a IB√2(R - L), e está orientada para dentro (entrando do plano do papel).
- CA força magnética sobre o pedaço de fio tem módulo igual a IB√2(R + L), e está orientada para fora (saindo do plano do papel).
- DA força magnética sobre o pedaço de fio tem módulo igual a 2B√2(R + L), e está orientada para fora (saindo do plano do papel).
- EA força magnética sobre o pedaço de fio é nula.
