Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — IF-TO 2018

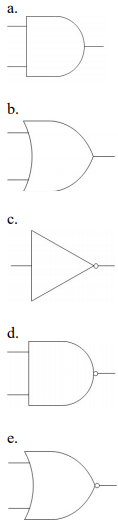

Na eletrônica digital, os sistemas (computadores, processadores de dados, sistemas de controle, codificadores, decodificadores, etc) empregam um pequeno grupo de circuitos lógicos básicos conhecidos como portas. Esse pequeno grupo de circuitos é baseado em três portas básicas que representam as funções lógicas e (and), ou (or), não (not) e flip-flop. O uso adequado dessas portas permite a implementação de todas as expressões geradas pela álgebra de Boole. A álgebra de Boole possui apenas dois estados/valores distintos, 0 (zero) e 1 (um). Dada a representação gráfica a seguir, assinale a alternativa CORRETA associando a representação gráfica da porta com a sua função lógica correta.Obs. Analisar na seguinte ordem: a-b-c-d-e-f

1. AOU (OR), E (AND), XOR, NOU (NOR), NE (NAND), NÃO (NOT).
2. BOU (OR), E (AND), NÃO (NOT), NOU (NOR), NE (NAND), XOR.
3. CE (AND), OU (OR), XOR, NE (NAND), NOU (NOR), NÃO (NOT).
4. DE (AND), OU (OR), NÃO (NOT), NE (NAND), NOU (NOR), XOR.
5. EOU (OR), E (AND), NÃO (NOT), NOU (NOR), NE (NAND), XE.
