Questão de Engenharia Eletrônica — Filtros — INSTITUTO AOCP 2018

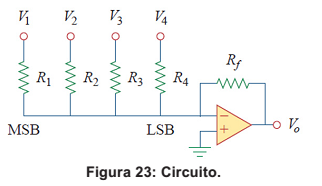

Dado o circuito da Figura 23, considerando Rf = 10 kΩ, R1 = 10 kΩ, R2 = 20 kΩ, R3 = 40 kΩ e R4 = 80 kΩ, é correto afirmar que a equação que define a tensão na saída é

1. AV₀ = 2V₁ + 1,5V₂ + 0,25V₃ + 0,125V₄.
2. B-V₀ = V₁ + 0,5V₂ + 0,25V₃ + 0,125V₄.
3. CV₀ = 0,5V₁ + 1,5V₂ + 1,25V₃ + 1,125V₄.
4. D-V₀ = 2,5V₁ + 2,5V₂ + 2,5V₃ + 2,5V₄.
5. E-V₀ = 2,5V₁ - 0,5V₂ + 1,25V₃ + 1,125V₄.
