Questão de Engenharia Elétrica — Medidas Elétricas — INSTITUTO AOCP 2018

Engenharia ElétricaMedidas Elétricas
Código
qq373903
Banca
INSTITUTO AOCP
Órgão
ITEP-RN
Ano
2018
Nível
Superior
Cargo
ITEP - RN - Perito Criminal - Engenharia Elétrica

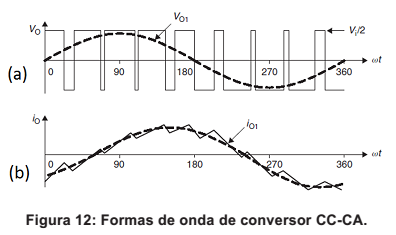

Determinado conversor CC-CA produz as seguintes formas de onda de saída em tensão evidenciadas na Figura 12. Com base nessa figura, assinale a alternativa correta.Imagem associada para resolução da questão
  1. AAs formas de onda da Figura 12 são características de um conversor half-bridge controlado por sinal PWM.
  2. BAs formas de onda da Figura 12 são características de um conversor full-bridge controlado por sinal SPWM Manchester diferencial.
  3. CAs formas de onda da Figura 12 são características de um conversor flyback controlado por sinal TDMS.
  4. DAs formas de onda da Figura 12 são características de um conversor boost controlado por sinal PWM.
  5. EAs formas de onda da Figura 12 são características de um conversor push-pull controlado por sinal ASK.
Revelar gabarito e comentário

GabaritoA — As formas de onda da Figura 12 são características de um conversor half-bridge controlado por sinal PWM.
