Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — INSTITUTO AOCP 2018
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- qq373905
- Banca
- INSTITUTO AOCP
- Órgão
- ITEP-RN
- Ano
- 2018
- Nível
- Superior
- Cargo
- ITEP - RN - Perito Criminal - Engenharia Elétrica

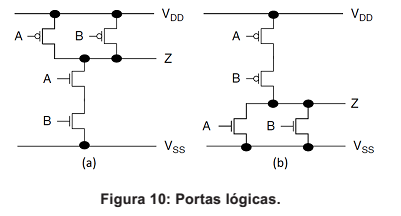

Com base na Figura 10 e no conhecimento de portas lógicas em eletrônica digital, assinale a alternativa correta.
- AA Figura 10 apresenta em (a) o diagrama esquemático de uma porta OR e em (b) o diagrama esquemático de uma porta NOR.
- BA Figura 10 apresenta em (a) o diagrama esquemático de uma porta NOR e em (b) o diagrama esquemático de uma porta XOR.
- CA Figura 10 apresenta em (a) o diagrama esquemático de uma porta NAND e em (b) o diagrama esquemático de uma porta NOR.
- DA Figura 10 apresenta em (a) o diagrama esquemático de uma porta AND e em (b) o diagrama esquemático de uma porta NOR.
- EA Figura 10 apresenta em (a) o diagrama esquemático de uma porta AND e em (b) o diagrama esquemático de uma porta XOR.
