Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — INSTITUTO AOCP 2018
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- qq373906
- Banca
- INSTITUTO AOCP
- Órgão
- ITEP-RN
- Ano
- 2018
- Nível
- Superior
- Cargo
- ITEP - RN - Perito Criminal - Engenharia Elétrica

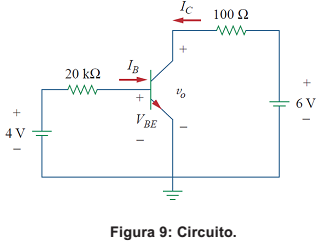

Dado o circuito da Figura 9, assinale a alternativa que apresenta os valores de I b, Ic e vO, considerando VBE=0,7 V e β = 50.
- AIb = 45 mA, Ic = 1,5 mA e vO = 3,5 V.
- BIb = 590 µA, Ic = -7,36 mA e vO = 4,75 V.
- CIb = 500 µA, Ic = 635 mA e vO = 6,25 V.
- DIb = 15 mA, Ic = 25 mA e vO = 2,55 V.
- EIb = 165 µA, Ic = 8,25 mA e vO = 5,175 V.
