Questão de Engenharia Eletrônica — Lugar das Raízes — INSTITUTO AOCP 2018
Engenharia EletrônicaLugar das Raízes
- Código
- qq373923
- Banca
- INSTITUTO AOCP
- Órgão
- ITEP-RN
- Ano
- 2018
- Nível
- Superior
- Cargo
- ITEP - RN - Perito Criminal - Engenharia Elétrica

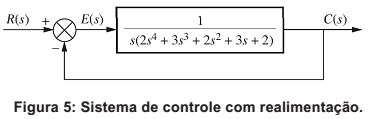

Um Engenheiro, ao analisar um projeto de sistema de controle com realimentação, deparou-se com o seguinte diagrama apresentado na Figura 5. Com base nas informações dessa figura, é correto afirmar que ela apresenta um sistema
- Aestável com três polos no semiplano da direita.
- Binstável com um polo no semiplano da esquerda e três polos no semiplano da direita.
- Cestável com dois polos no semiplano da esquerda e dois polos no semiplano da direita.
- Dinstável com cinco polos no semiplano da esquerda e quatro polos no semiplano da direita.
- Einstável com três polos no semiplano da esquerda e dois polos no semiplano da direita.
