Questão de Engenharia Elétrica — Circuitos CC — INSTITUTO AOCP 2018

Engenharia ElétricaCircuitos CC
Código
qq373927
Banca
INSTITUTO AOCP
Órgão
ITEP-RN
Ano
2018
Nível
Superior
Cargo
ITEP - RN - Perito Criminal - Engenharia Elétrica

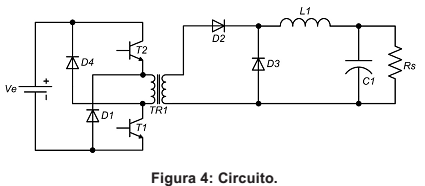

Considerando a Figura 4, assinale a alternativa correta em relação aos conversores CC-CC.Imagem associada para resolução da questão
  1. AA operação desse conversor Push-Pull, mostrado na Figura 4, consiste na saturação dos dois transistores T1 e T2 em tempos diferentes com intervalo de 0,15 T (tempo morto) entre o acionamento de cada um individualmente.
  2. BA Figura 4 mostra um conversor flyback operando em regime permanente de carga.
  3. CA Figura 4 apresenta um conversor meia ponte operando em regime descontínuo de corrente.
  4. DO circuito da Figura 4 apresenta um conversor Forward a dois transistores, em que o transistor T2 e os diodos D1 e D4 fazem com que não seja necessária a implementação de um enrolamento de desmagnetização, pois o próprio enrolamento do primário do transformador realiza essa tarefa.
  5. EO circuito apresentado na Figura 4 mostra um conversor buck-boost de dois transistores operando em regime contínuo de corrente, em que cada transistor deve ser saturado e cortado simultaneamente.
Revelar gabarito e comentário

GabaritoD — O circuito da Figura 4 apresenta um conversor Forward a dois transistores, em que o transistor T2 e os diodos D1 e D4 fazem com que não seja necessária a implementação de um enrolamento de desmagnetização, pois o próprio enrolamento do primário do transformador realiza essa tarefa.
