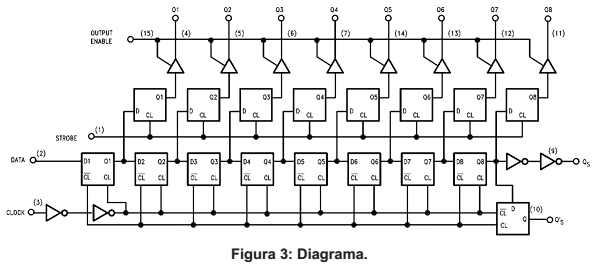

Ao analisar a Figura 3, um Engenheiro Eletricista constatou que essa figura mostra o diagrama de blocos de um
- Acircuito integrado registrador de deslocamento de 8 bits com saídas tristate.
- BFlip-flop JK síncrono.
- Ccircuito integrado registrador de deslocamento de 16 bits multiplexado com saídas em coletor aberto.
- Dcontador de década.
- Ecircuito integrado de multiplex utilizado em comunicação de dados com tecnologia TTL família 54LS.
