Questão de Engenharia Elétrica — Circuitos CC — INSTITUTO AOCP 2018

Engenharia ElétricaCircuitos CC
Código
qq373935
Banca
INSTITUTO AOCP
Órgão
ITEP-RN
Ano
2018
Nível
Superior
Cargo
ITEP - RN - Perito Criminal - Engenharia Elétrica

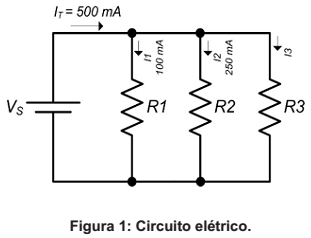

De acordo com a Lei de Kirchhoff das correntes, assinale a alternativa correta para o circuito da Figura 1, em que IT= 500 mA, I₁= 100 mA (passando por R1) e I₂ = 250 mA (passando por R2).Imagem associada para resolução da questão
  1. AA corrente que circula pelo resistor R3 é nula.
  2. BA corrente que circula pelo resistor R3 é de 150 mA.
  3. CA corrente que circula pelo resistor R2 é o dobro da corrente que circula pelo resistor R3.
  4. DA corrente que circula pelo resistor R3 é de 15 mA.
  5. EA corrente que circula pelo resistor R1 equivale à soma das correntes dos demais resistores R2 e R3.
Revelar gabarito e comentário

GabaritoB — A corrente que circula pelo resistor R3 é de 150 mA.
