Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — INSTITUTO AOCP 2018

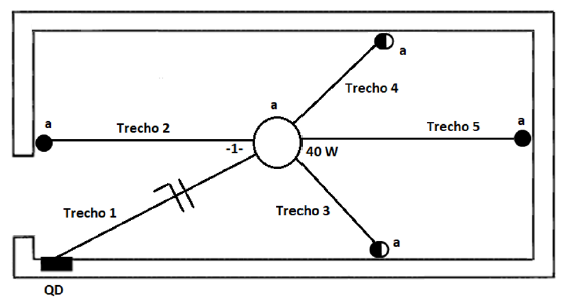

Foi solicitada à equipe de engenheiros do Tribunal Regional do Trabalho da 1ª Região a análise de um projeto elétrico de um determinado setor, através do diagrama unifilar ilustrado a seguir. Nesse contexto e seguindo-se rigorosamente a sequência numérica crescente, conforme indicada pelos trechos dos eletrodutos da figura a seguir, é correto afirmar que

1. Apelo eletroduto do trecho 5 passarão apenas três retornos.
2. Bpelo eletroduto do trecho 2 passarão o condutor de neutro e dois retornos.
3. Cpelo eletroduto do trecho 4 passarão o condutor de fase e três retornos.
4. Dpelo eletroduto do trecho 3 passarão o condutor de fase e dois retornos.
5. Epelo eletroduto do trecho 1 passa-se apenas um condutor carregado.
