Questão de Engenharia Elétrica — Circuitos CC — INSTITUTO AOCP 2018
Engenharia ElétricaCircuitos CC
- Código
- qq375459
- Banca
- INSTITUTO AOCP
- Órgão
- TRT - 1ª REGIÃO (RJ)
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia Elétrica

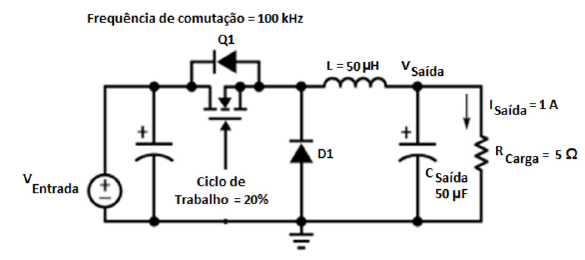

Para o circuito conversor da figura a seguir, o qual é comumente usado em fontes de alimentação chaveadas, caso a Resistência Série Equivalente (ESR) = 0, o valor da ondulação (ripple) de pico a pico da tensão de saída, Δvsaida,pp , será igual a
- A20 mV.
- B25 mV.
- C30 mV.
- D37,5 mV.
- E42,5 mV.
