Questão de Engenharia Civil — Estruturas — Instituto Acesso 2018

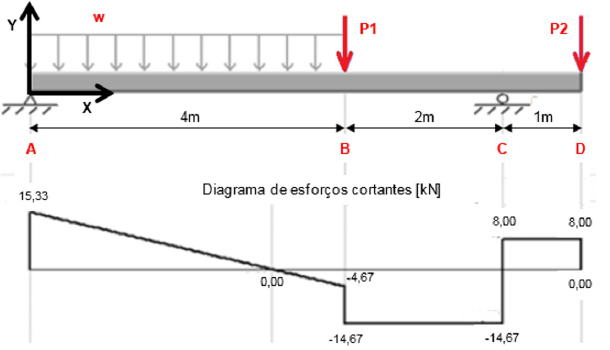

A viga apresentada na ilustração a seguir está submetida a uma carga distribuída (w) no trecho AB e duas cargas concentradas (P1 e P2) nos pontos A e B. O ponto A tem uma restrição de translações nas direções X e Y e o ponto C tem uma restrição de translação na direção Y.Observe os diagramas de carregamentos e esforços cortantes a seguir e assinale a alternativa correta.

1. AO valor da carga P1 é de 10kN.
2. BO diagrama de momentos fletores entre os pontos B e D é uma reta suave (sem mudança de inclinação).
3. CA reação no apoio em C é de 6,67kN.
4. DO momento máximo nesta viga ocorre no centro do trecho AB (a 2m de distância do ponto A).
5. EO valor da carga distribuída w é de 20kN/m.
