Questão de Engenharia Elétrica — Análise de SEP — NUCEPE 2018
Engenharia ElétricaAnálise de SEP
- Código
- qq384324
- Banca
- NUCEPE
- Órgão
- PC-PI
- Ano
- 2018
- Nível
- Superior
- Cargo
- Perito Criminal – Engenharia Elétrica

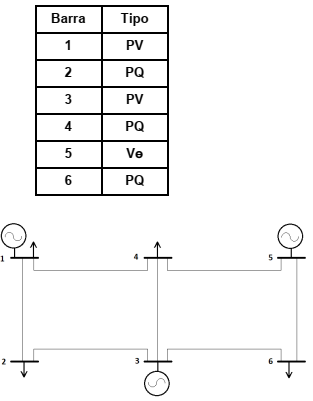

Considere o seguinte diagrama unifilar e a classificação das barras:
Sobre o problema de fluxo de potência formulado para o sistema de energia elétrica representado por este diagrama, considere as seguintes afirmativas:I. A matriz admitância de barra que representa a rede elétrica é uma matriz quadrada de dimensão seis e simétrica.II. São incógnitas do problema as magnitudes e ângulos de fase dos fasores das tensões de todas as barras.III. Os dados de entrada do problema são as injeções líquidas de potência ativa e reativa de todas as barras.IV. A injeção líquida de potência ativa da barra 3 é uma incógnita do problema de fluxo de potência não linear.Assinale a alternativa CORRETA.
Sobre o problema de fluxo de potência formulado para o sistema de energia elétrica representado por este diagrama, considere as seguintes afirmativas:I. A matriz admitância de barra que representa a rede elétrica é uma matriz quadrada de dimensão seis e simétrica.II. São incógnitas do problema as magnitudes e ângulos de fase dos fasores das tensões de todas as barras.III. Os dados de entrada do problema são as injeções líquidas de potência ativa e reativa de todas as barras.IV. A injeção líquida de potência ativa da barra 3 é uma incógnita do problema de fluxo de potência não linear.Assinale a alternativa CORRETA.- ASomente a afirmativa I está correta.
- BSomente as afirmativas I e II estão corretas.
- CTodas as afirmativas estão corretas.
- DSomente a afirmativa II está correta.
- ETodas as afirmativas estão incorretas.
